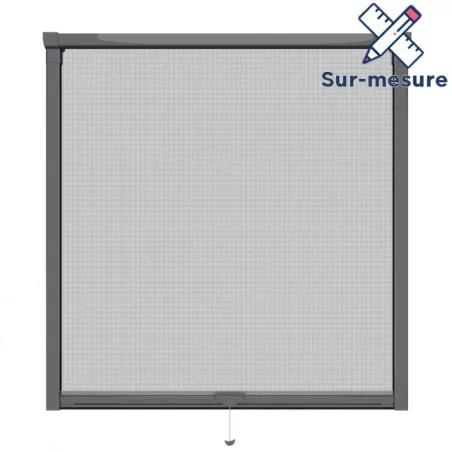

Moustiquaire fenêtre enroulable Kocoon

Comment prendre les mesures ?

Les dimensions pour votre moustiquaire enroulable se prennent en TABLEAU c'est à dire "MUR à MUR"

Les tableaux (encadrement des fenêtres) n'étant pas toujours parfaits, il est conseillé de prendre les côtes à plusieurs endroits.

Mesurez la hauteur du tableau (dimension de mur à mur) aux 2 extrémités, puis la largeur du tableau en haut et en bas.
Prenez en compte la plus grande hauteur, et la plus petite largeur

Le jeu de pose est déjà prévu en usine, il vous suffira de vous fier au ruban millimétré prévu à cet effet.

.

Quelle dimension de moustiquaire choisir?

Disponible dans 6 dimensions, la moustiquaire enroulable Kocoon s'adaptera à vos fenêtres.

La moustiquaire enroulable Kocoon est recoupable jusqu'à un maximum de 65 cm de large (à découper avec une scie à métaux).
Les coulisses de guidage avec joints brosse intégrés sont aussi recoupables sans limite de hauteur.

Choisissez la largeur supérieure à celle que vous avez mesuré.
Par exemple, la largeur du tableau (dimension mur à mur) est de 1200 mm, choisissez la moustiquaire largeur 1250 mm, que vous recouperez ensuite de 50 mm.

Moustiquaire facilement recoupable en largeur comme en hauteur.

Découvrez la Pose rapide avec notice détaillée.

Contenu du colis :

Le colis se compose des différents éléments suivants :

• Coulisses ( avec guide de coupe)
• Boîtier (avec guide de coupe)
• lame de scie aluminium
• Joints Brosse ( 5 longeurs)

Attention : la visserie fournie convient à la majorité des cas de pose. Cependant certains supports nécessitent une visserie spéciale.

Contenu sachet d'accessoires

• Palier (x1)
• Embout de Lame Finale (x1)
• Embout de Boitier (x1)
• Applique de Boitier (x1)
• Embase de Coulisse (Gauche + Droite)
• Support de Coulisse (Gauche + Droite)
• Cache Embase (Gauche + Droite)
• Crochet (G + D) I. Ressort de Maintien (x1)
• Molette Tension (x1) K. Foret Béton Ø6 (x1)
• Guide de Vissage (x1)
• Vis Cruciforme M4x30 (x3)
• Ecrou M4 (x3)
• Joint Brosse Adhésif (±10cm)
• Cheville Ø6x30 (x4)
• Vis 4x35 (x4)

LES ÉTAPES POUR POSER UNE MOUSTIQUAIRE ENROULABLE POUR FENÊTRE KOCOON

A - REPERAGE EMPLACEMENT MOUSTIQUAIRE

Repérer la position de la moustiquaire en respectant les distances minimales à la menuiserie. En haut pour la pose du boîtier 85 mm. En bas pour l'accès à la poignée 40 mm.

B -  PRISE DE MESURES

1. Mesurer la largeur L de maçonnerie en haut.

2. Mesurer la hauteur de maçonnerie à gauche (H1) et à droite (H2).

H1 correspondra à la coulisse gauche, vue de l’intérieur de l’habitation.

H2 correspondra à la coulisse droite, vue de l’intérieur de l’habitation.

3.Tracer des repères aux endroits de prise de cotes.

4. Reporter les mesures dans le tableau indiqué dans la notice de pose.

C - RECOUPE DU BOITIER

Attention au guide de coupe.

• Placer le mètre sur l'applique su boîtier.
• Placer le bord du guide de coupe sur le trait précédemment tracé
• Scier avec la lame fournie (k) les éléments à l'aide de l'encoche du guide de coupe (le guide doit être scié en totalité)

D - PREPARATION DU BOITIER

Pour cette étape, veiller à maintenir fermement l’applique de boitier prémontée. (coté gauche)

• Centrer la poignée et le cordon
• Insérer le palier de tube (A)
• Mettre l’écrou (M) puis visser la vis (L) dans l’embout de boitier (C).
• Insérer l’embout de boitier (C) dans le boitier. Centrer les picots dans les gorges du boitier.
• Insérer le ressort (I) dans l’embout de boitier, puis utiliser l’applique (D) pour le recouvrir.
• Insérer le joint brosse et le couper à la largeur de la lame finale. Puis insérer l’embout (B) dans la lame finale.

F - POSE DU BOITIER

• Comprimer le ressort de l’applique pour insérer le boitier
• Insérer le boitier dans l’ouverture en maintenant l’applique.
• Relâcher l’applique une fois le boitier engagé dans l’ouverture
• Ajuster la position du boitier à l’aide d’un mètre, en mesurant l’espace entre le bord de l’ouverture et le boitier.
• Visser la vis de l’embout de boitier afin d’assurer le maintien en position du boitier

(H I J K) - RECOUPER DES COULISSES

Attention au sens des coulisses

• Tracer un repère (Il est possible que le repère se trouve dans le vide si H1 ou H2 est proche de la hauteur de la coulisse.)
• Déplacer le guide de coupe sur le repère
• Tracer un trait de coupe autour de la coulisse.
• Enlever copeaux d’aluminium après la coupe.

Répéter ces étapes pour la coulisse droite avec la hauteur H2.

1. Insérer 2 longueurs de joint brosse par coulisse
2. S’assurer que les joints brosse soient en contact avec le crochet dans l’embase (petite et grande hauteur)
3. Puis remonter chacun des joints brosse d’environ 2cm
4. Couper la longueur de joint brosse qui dépasse de la coulisse.
5. Placer le joint brosse adhésif (O) dans une gorge et couper l’excédent. Retirer le morceau coupé, puis retirer la protection de l’adhésif avant de le repositionner dans la gorge.
6. Répéter l’opération pour la 2ème gorge de la coulisse.

Répéter ces étapes pour la 2ème coulisse

L - DECOUPE DES EMBASES (optionnel)

En cas de seuil incliné, possibilité de rattraper l’inclinaison en retirant l’épaisseur sous l’embase.

Répéter cette étape pour l’embase droite

M - POSE DES COULISSES

Tordre légèrement la patte de l’applique pour faciliter l’insertion de la coulisse

La coulisse s’imbrique dans l’applique de boitier à l’aide de ses pattes

O - BLOCAGE DES COULISSES

La coulisse et le support de coulisse se soulève.

Répéter ces étapes pour la coulisse droite (H2)

P - Fixation des Coulisses (facultatif)

Si la tenue des coulisses n’est pas suffisante ou qu’elles ont tendance à bouger, utilisez la visserie fournie pour les fixer à la maçonnerie.

• Vérifier la verticalité de la coulisse à l’aide d’un niveau
• En plaquant la coulisse sur le seuil, percer la maçonnerie au niveau des trous présents sur la coulisse
• Retirer la coulisse, puis insérer les chevilles dans la maçonnerie (exemple de moyen de fixation)
• Fixer la coulisse (avec le moyen de fixation choisi)

Répéter ces étapes pour la coulisse droite (H2).
